料堆方量测量背景:

对于煤矿场,发电厂,化工厂及粮储等单位或者企业,生产中会形成大量形态不规则的料堆。实时且准确地估算这些料堆的体积,对于生产规划、原材料进货、库存管理等工作至关重要。


当前方量测量方法存在的问题:

(1)全站仪,GNSS等单点测量方式,测量效率慢,数据密度低,体积估算误差大;

(2)手持扫描仪等三维扫描模式测量结果准确,但测量大型的料堆时,料堆顶部无法测量可能导致体积计算误差大;

(3)上述两种从采集到数据解决,整个过程需要人工参与;且无法高频率地定期测量,实现实时自动化体积监测。



徕卡BLK247方案介绍


徕卡BLK247体积方量实时测量方案是由快速高效的三维激光扫描仪BLK47与功能强大的数据处理软件组成的一个高效自主的体积方量测量解决方案。徕卡BLK247可以在几秒钟内获取视场范围内完整料堆的三维数据和高分辨率全景图像,自动间隔扫描;Cyclone 3DR 软件一键自动计算体积方量,结果直观明了,能有效帮助用户加快和简化料堆方量测量的工作流程。

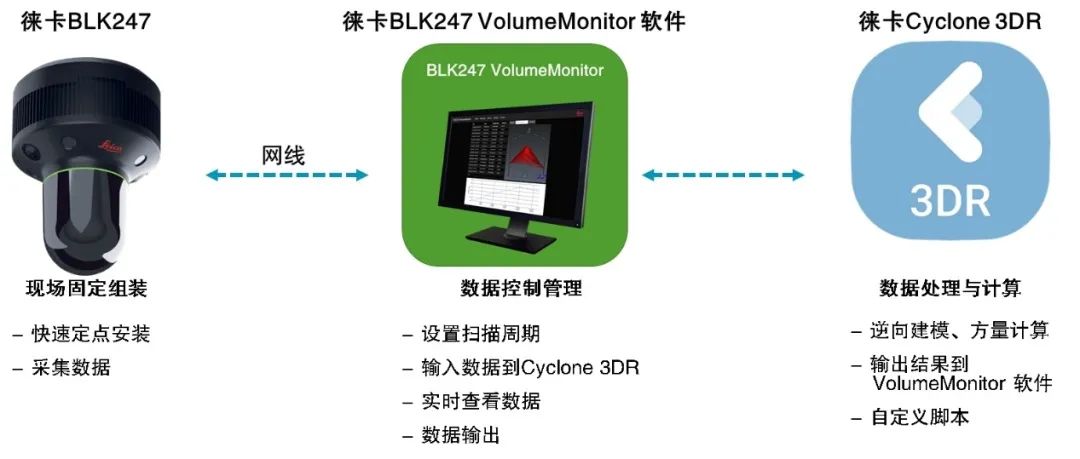

徕卡BLK247体积方量自动测量方案




方案优势


01 自动实时扫描,工作更高效

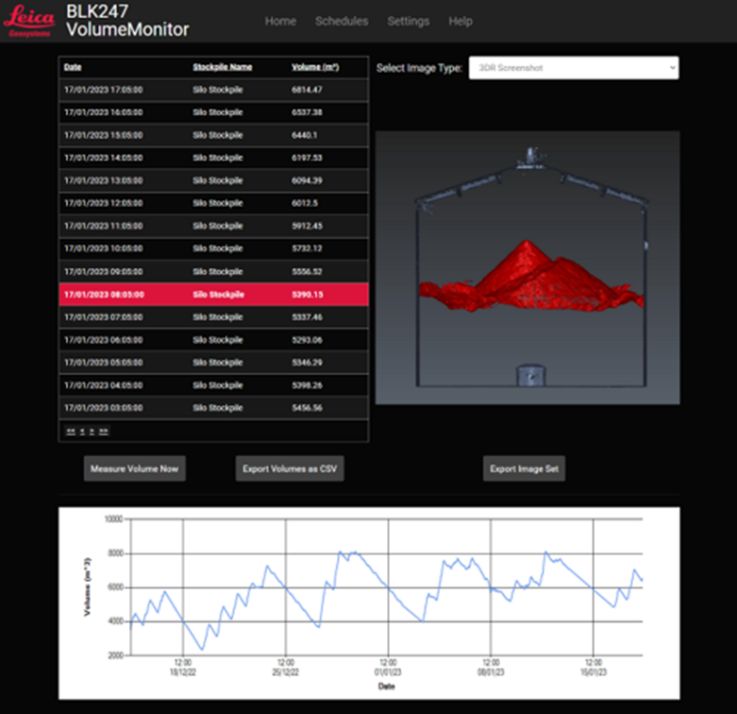

徕卡BLK247 VolunmeMonitor软件界面可以设置扫描间隔周期,周期可以设置为几分钟,几天甚至是几个月。徕卡BLK247依据设置的扫描周期,自动完成扫描,无需人工参与,从而实现了自动实时体积监测,省时省力,工作更高效。




02 自动体积计算,流程更智能

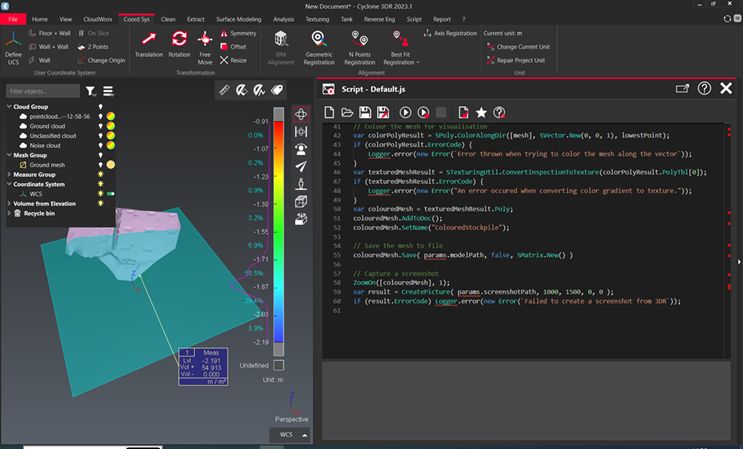

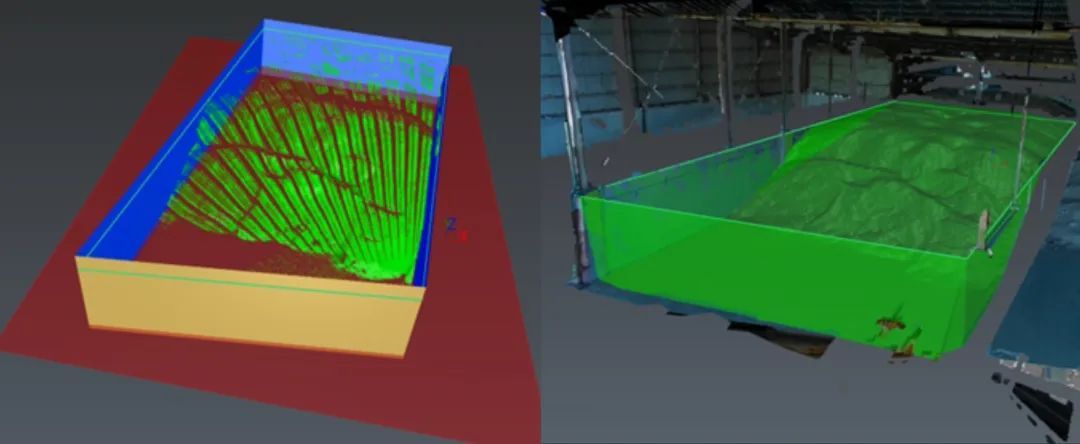

点云数据自动导入和体积计算的脚本已加载在Cyclone 3DR软件中,直接一键启动,软件即可基于点云自动建模计算体积,只需30秒即可获取体积计算结果,整个过程操作更简单,更智能。



03 精细三维测量,结果更准确

徕卡BLK247的激光雷达测量的点云精度高达6-10mm,点云细节清晰完整,数据处理软件基于高精度点云获取高精度的三维模型,体积计算结果误差小于1%。



04 输出多种格式,结果更直观

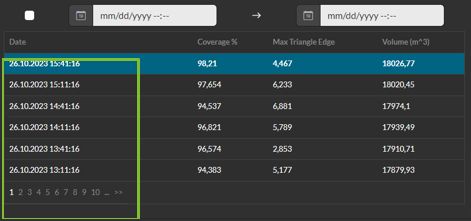

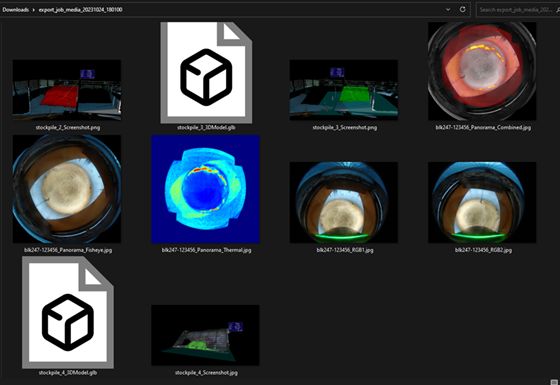

在BLK247 VolumeMonitor界面可以展示和一键输出单站3D模型数据、图像数据、多期数据时间变化表格等,成果输出和展示简单直观,帮助用户快速理解和发现数据的趋势和关联。

undefined

undefined




适用场景

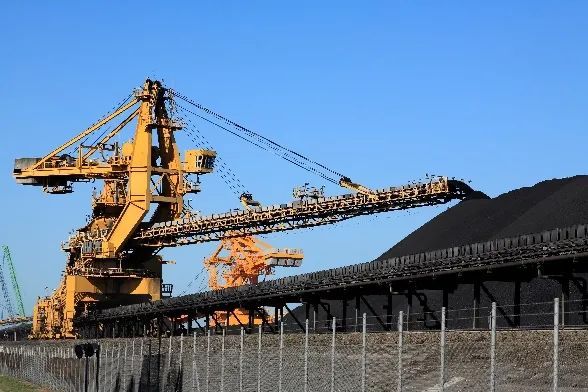

煤堆体积测量

undefined


徕卡BLK247体积方量测量解决方案可以快速、实时获取任何形状堆体的高精度三维数据,并自行计算体积,计算结果误差<1%,测量更高效准确。


粮仓存储测量

undefined

徕卡BLK247体积方量测量解决方案可以快速获取多期粮仓物料的体积,以及物料变化的实时监控,为粮食存储用户的库存检查和监管提供实时准确的数据支持。


化工原材料存储测量

undefined

徕卡BLK247体积方量测量解决方案可以快速、实时、自动地获取物料体积,并输出图像和表格等结果,让盘库工作变得更加简单高效。


储料仓储测量

undefined

徕卡BLK247体积方量测量解决方案可以获取实时高精度的三维数据,软件自动计算物料体积,计算结果误差小,并可以输出多种成果,为后续决策提供有利的数据支撑。



真实案例

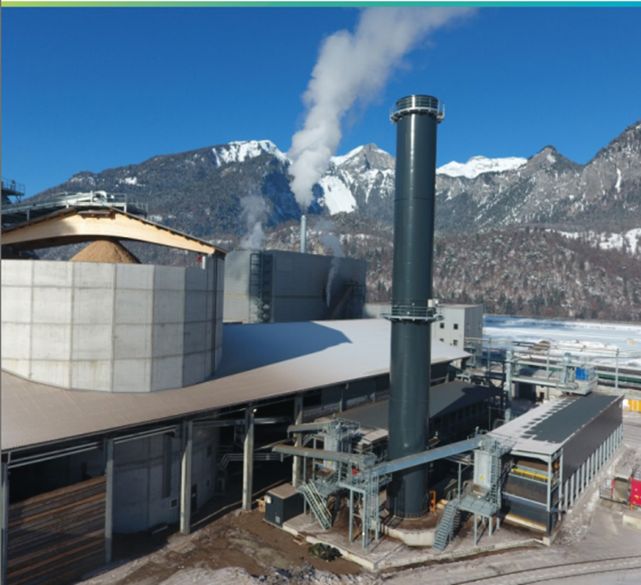

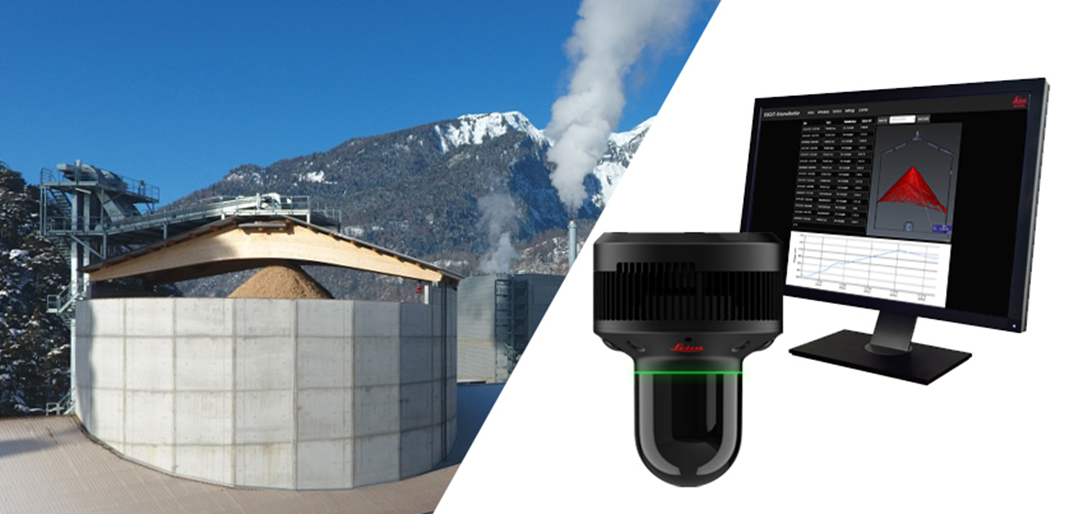

瑞士可再生能源发电厂物料堆体自动测量

undefined

徕卡BLK247方量实时测量方案


  • 徕卡BLK247固定安装在物料仓库侧面天顶处,获取直径为60米,高度为30米料堆的高精度点云;

  • Cyclone 3DR软件自动将点云生成模型,计算出体积;

  • 设置每隔几分钟,几个月的扫描间隔时间,BLK247自动获取数据,无需人工测量;

  • 多期数据对比,显示物料变化;

  • 相机拍摄高分辨图像,拍摄视频,实时监控仓库;

  • 热红外图像表示物料表面温度,若温度超过预设值,会有提示警报。

undefined

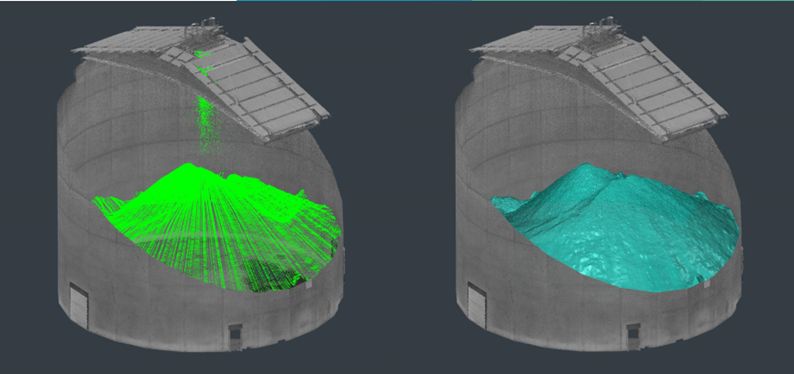

点云与模型

undefined

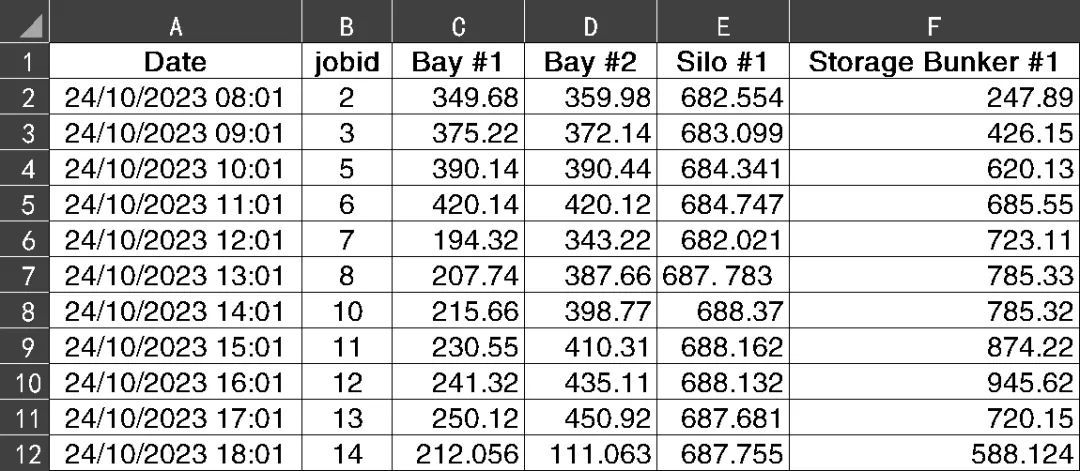

多期数据对比,体现体积变化

undefined

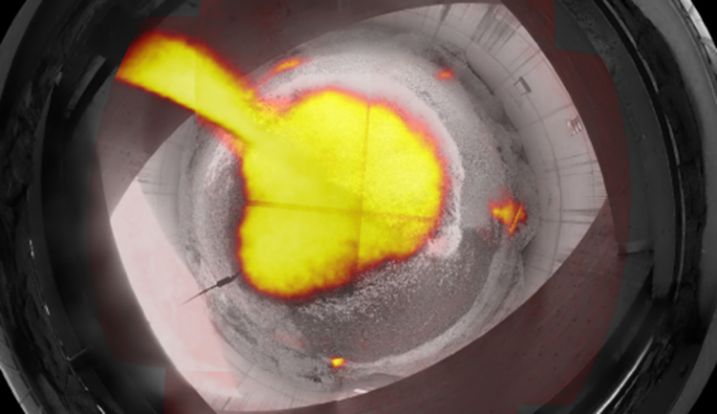

热红外图像温度提示
