发布时间:2024/05/13
撰稿:产品应用方案部 贾璐
行业背景
外立面作为建筑的“脸面”,不仅塑造了建筑的直观印象,更是其美学品质、整体工艺水平与施工质量的综合体现。外立面观感效果的优劣,是公众、业主及专业人士评价建筑品质、审美价值以及项目管理水平的重要依据之一。因此,为确保建筑外观的美观性和合规性,对外立面进行严谨、有效的检测至关重要。
目前,行业内的外立面检测主要采用挂吊篮检测的形式,也有部分单位采用利用光源目视检测的方式,但这两种方法分别会存在安全性不足、检测效率低、成果不规范等问题。
海克斯康紧跟国家“十四五规划”关于建筑业高质量发展的战略部署,积极回应住建部对于推动智能建造技术体系构建和提升施工质量精细化管理的强烈呼吁,现推出
海克斯康外立面检测解决方案。
海克斯康外立面检测方案

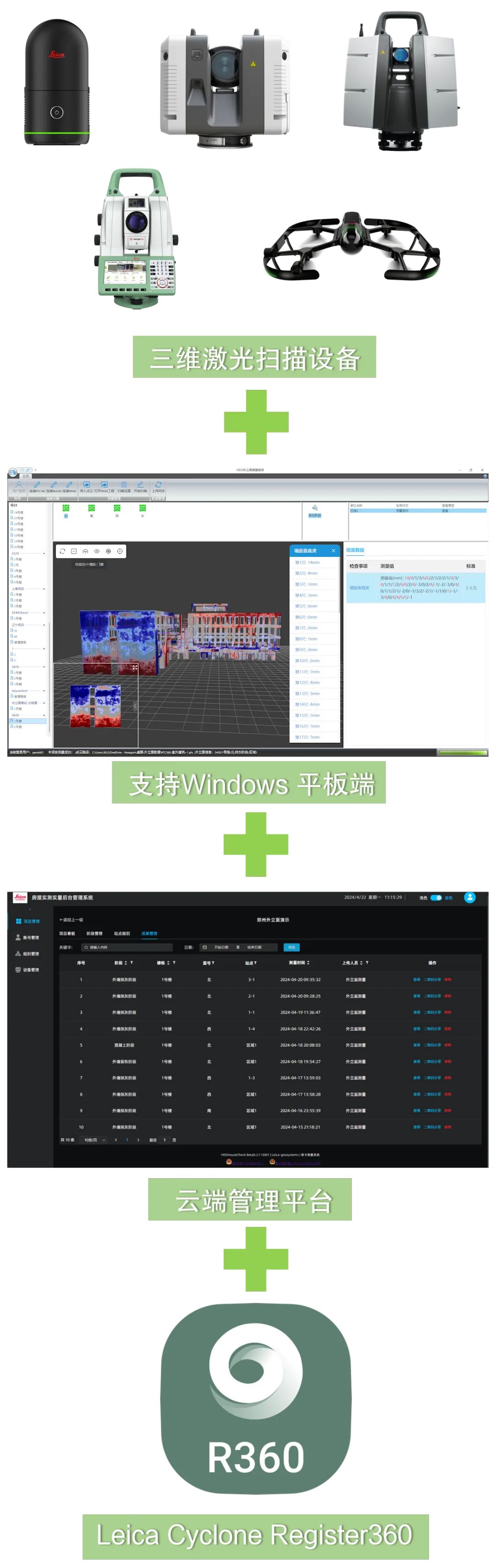

海克斯康外立面检测方案通过徕卡高精度扫描仪器,搭配专业的配套软件,集激光点云技术、AI算法与云计算于一体,革新了传统外立面检测手段,方案更加自动化、智能化、数字化,旨在实现更简单、高效、准确的外立面检测解决方案。
实施流程
项目准备
新用户在云端设置账号、权限、规则模板等;
新建项目,并设置阶段限差及下尺规则等。
站点规划
新建立面类型,并进行部位细分;
将立面类型赋予到楼栋中。
现场准备
户外架设扫描设备;
在立面检测程序中登录账号并连接设备。
现场扫描
现场确定好检测区域后开始扫描。
数据计算
单站测量模式:扫描完成后,在立面程序中对点云进行裁剪并标定标高;点云处理后,一键计算结果,并进行数据上传。
拼接测量模式:回到内业,这通过徕卡Register360 进行拼接及裁剪,输出pts/ptx 格式文件;导入点云到立面程序中,标定标高,计算结果并进行数据上传。
成果报表
根据要求,输出成果报表、二维码等。
方案特点
AI自动计算
立面检测程序通过AI智能算法可以对墙体进行识别,并区别不同平面的墙体,分类进行运算。
同时对窗框、楼层分隔栏、护栏、架体等干扰项进行识别并去除干扰。
点云显示模式

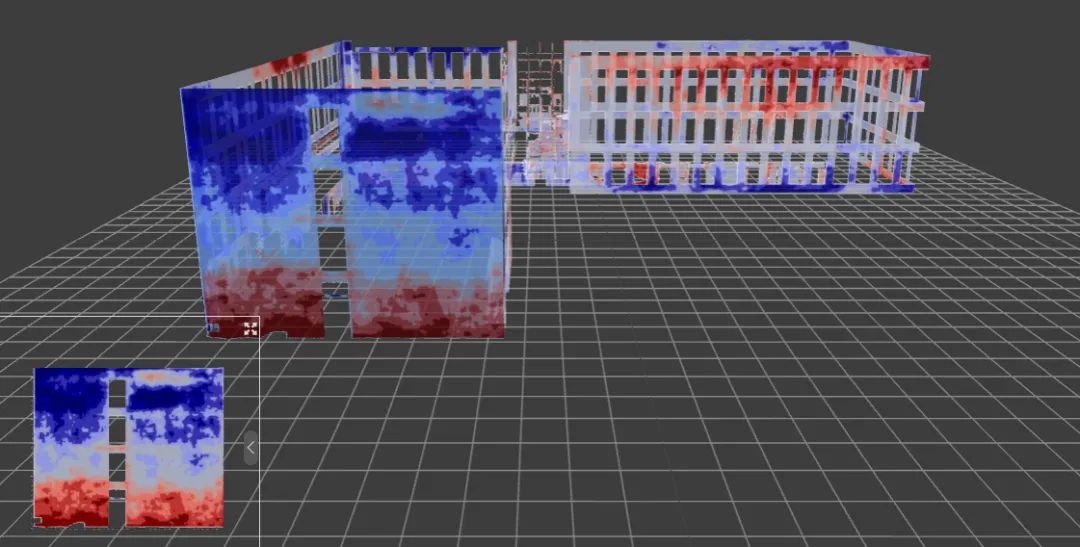

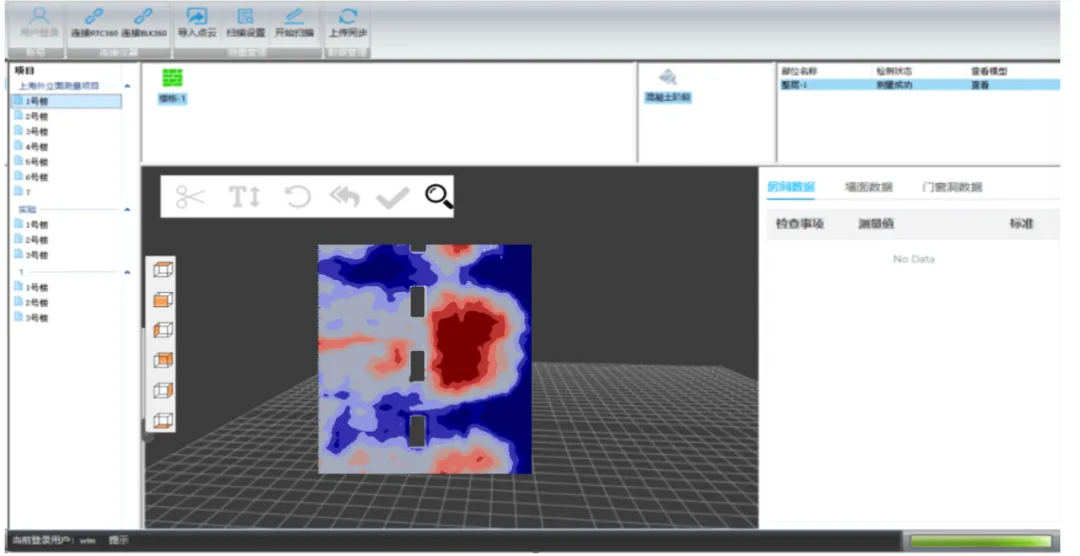

点云模式可直观显示超过限差值的区域,颜色区间支持用户自定义设置,可以简单高效的判别爆点区域。
用户随时查看,不会遗忘和错漏,确保了数据的准确性。

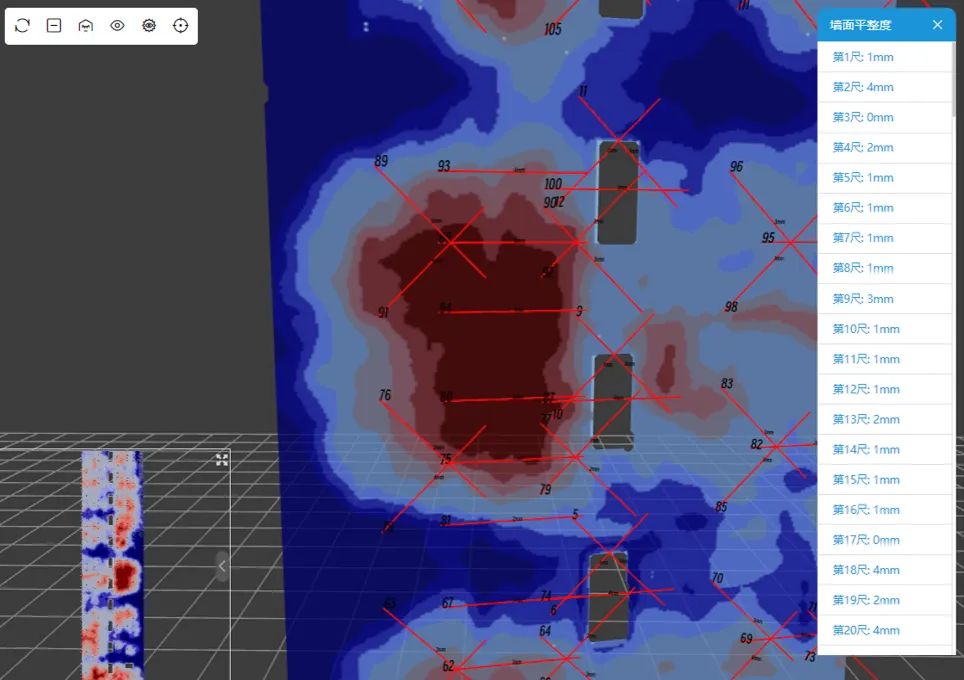

靠尺显示模式

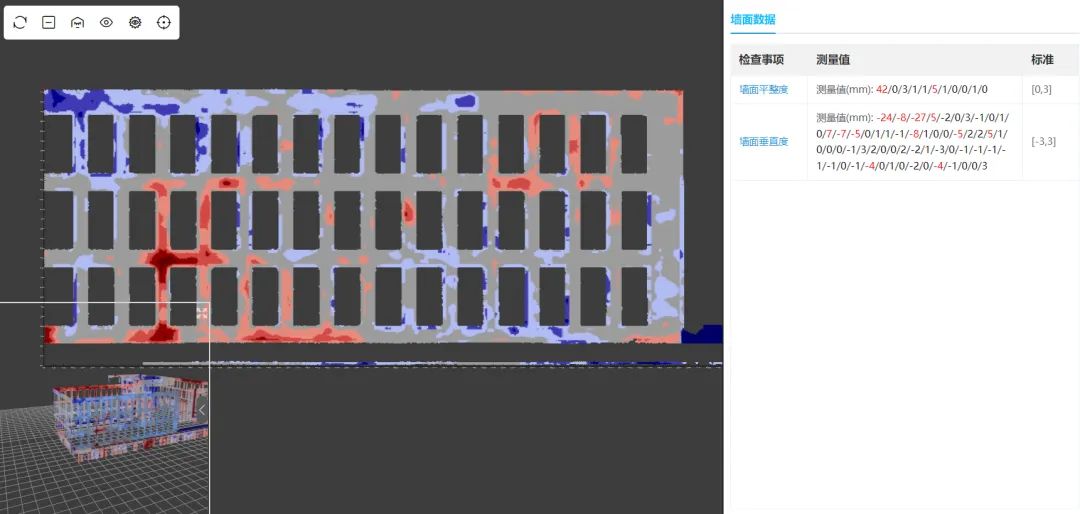

立面检测程序根据用户定义的下尺规则对待测立面直接下尺并获得读数,用户可以看到并根据标尺定位下尺的位置,相比传统吊篮检测方式更加便利。

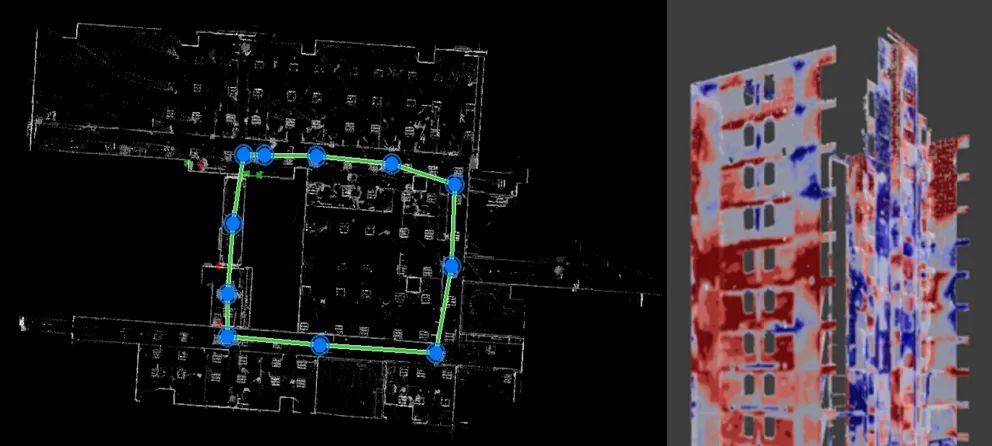

拼接模式

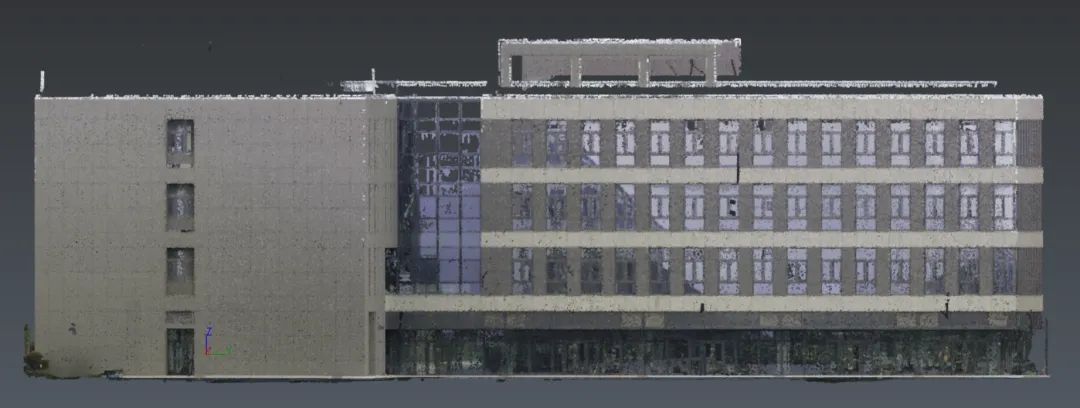

将设备采集的数据在Leica Register360中拼接和剪裁后,以点云导入的形式,导入到立面检测程序中进行计算。
单站模式
立面检测程序与扫描设备连接并控制扫描(徕卡MS60除外),无线传输获得数据后,直接在立面检测程序中裁剪点云,并计算得到数据。

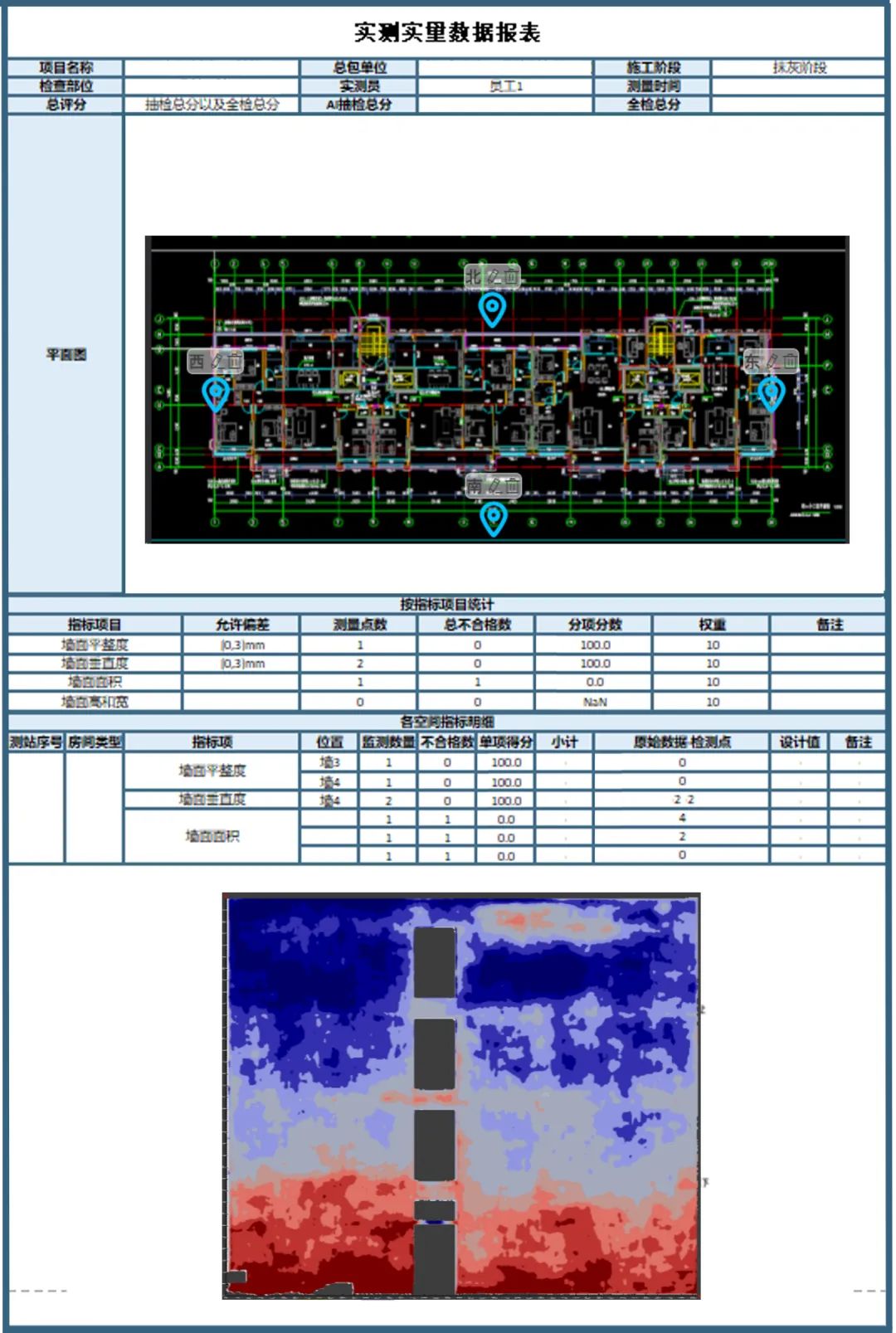

成果报表
自动生成报表,无需用户手动编制,成果直接存储在云端。
云平台数据可直接生成二维码,扫码可直接看到立面检测爆点点云图及下尺测量结果,准确高效的进行检测工作。
扫码体验
应用场景

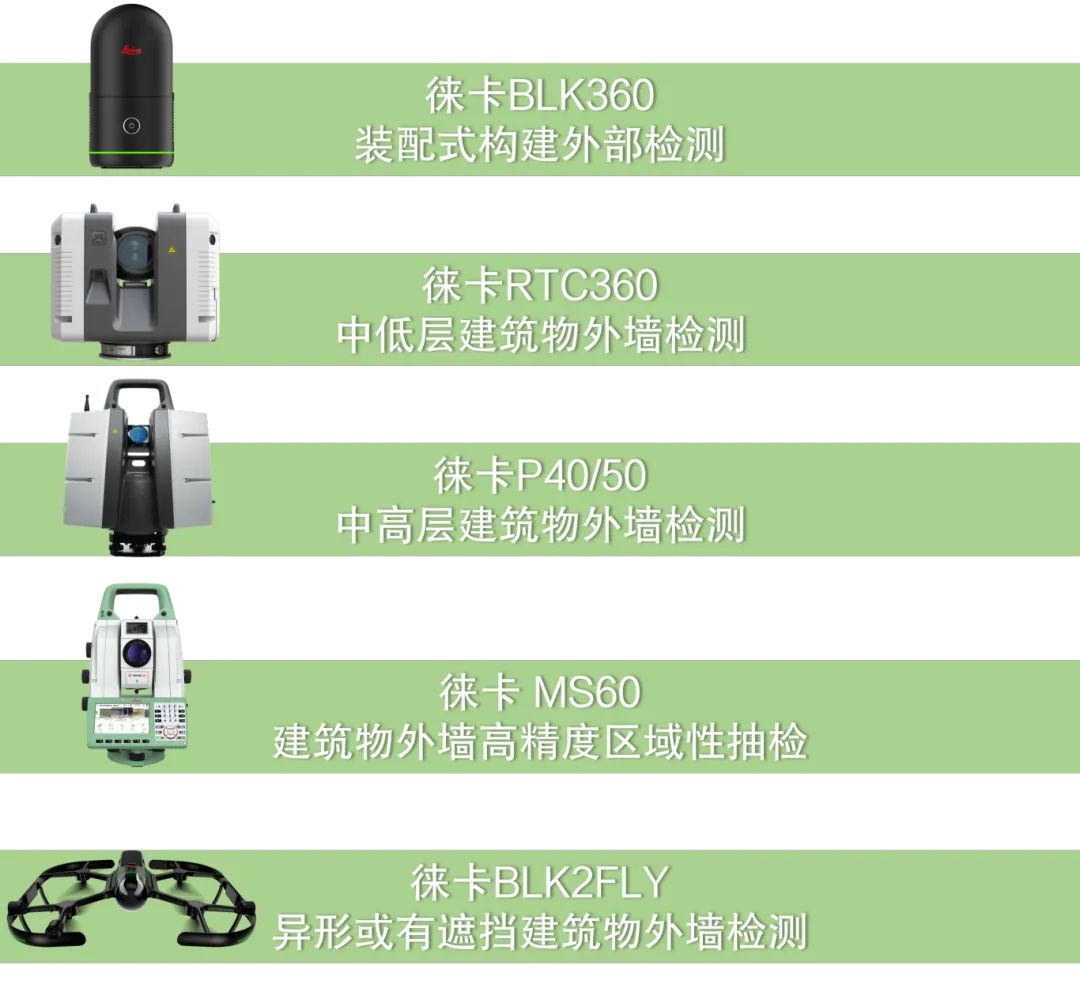

针对不同的使用场景,立面检测程序支持徕卡MS60、BLK2FLY、BLK360、RTC360、P40/50等扫描仪设备,满足不同客户的实际需要。
方案价值
1.更高效:与传统吊篮相比,效率可提高数十倍之多。
2.更精准:不受测量员水平影响,百米处可达1.5mm。
3.更简单:无需复杂操作,系统自动计算并输出成果。
4.更安全:无需爬高作业,作业人员安全性得到保障。

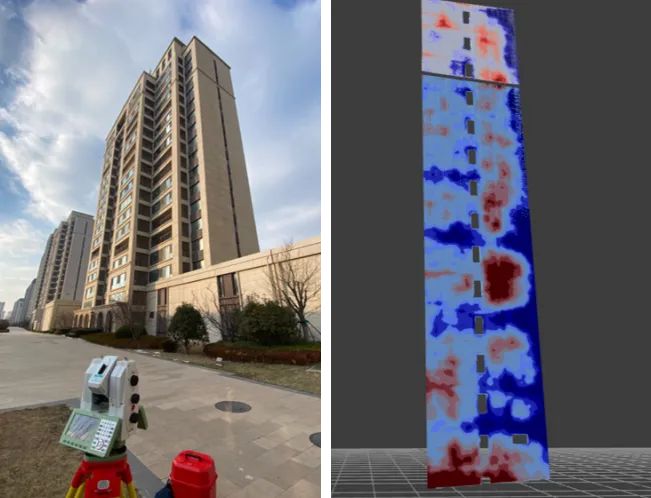

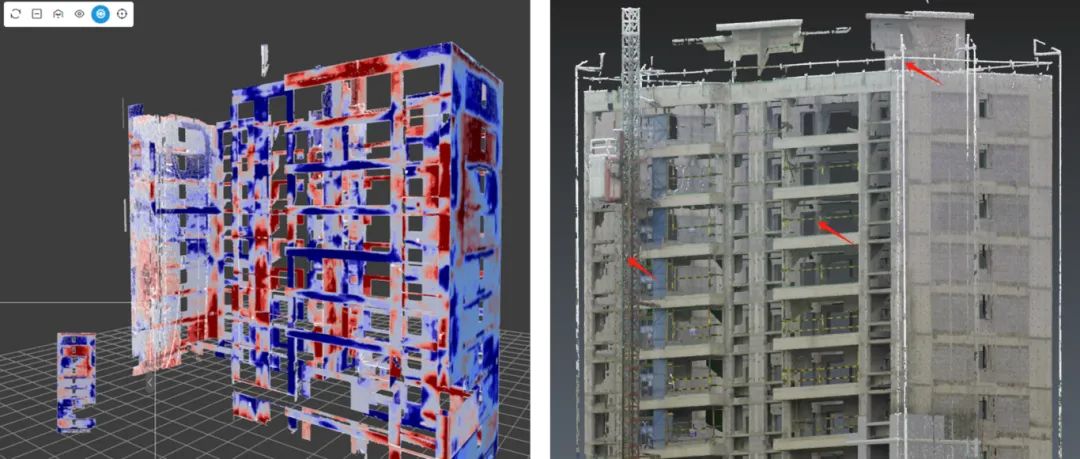

应用展示
